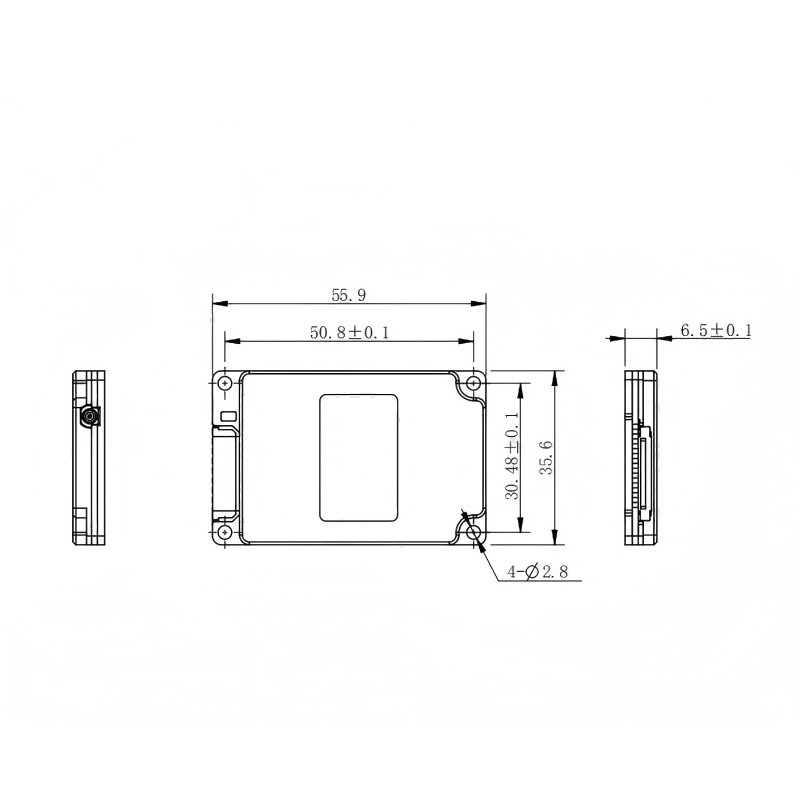

尺寸

55.9mm x 35.6mm x 6.5mm

重量

25g

射频连接器材质

黄铜镀金

PCB材质

FR4 镀金

屏蔽罩材质

铝合金

射频参数

空口协议

EPC Class 1 Gen 2 (ISO 18000-6C)

芯片

Impinj E710

频率

北美: 902-928MHz FCC (NA, SA)

欧洲: 865-868MHz (ETSI)

中国: 920-925MHz

灵敏度

-88dBm

天线连接

1个 50 Ω MMCX 连接器

功率

0dBm-33dBm (±1dBm) 可调

工作模式

定频 / 跳频可选；单机/密集型

通讯

12 针SFW12R-1STE1LF 连接器

(含供电通讯 GPIO)

RSSI、天线检测、温度检测

支持

接口

支持 API

C, C#/.NET, Java

射频性能

标签盘存峰值速度

≥900 tags/s

识读距离

≥22米，使用8dBi天线

标签缓存

1200张标签

通信接口

通信

UART 串口

波特率 9600~921600bps

GPIO

2 输入 (DC 0~3.3V), 2 输出

(DC 0~3.3V)

供电

电压

3.6V~5.0V +/-5%

最大功耗

6.5W, 1.3A@5V, 33dBm

待机功耗

0.25W

环境参数

工作温度

-25°C — +65°C

储存温度

-40°C —+85°C

湿度

5-95% 非冷凝 (+25°C)

散热方式

外置散热片空气冷却

1

VCC (+3.6~5V)

7

Digital Input 1 (GPIO IN1)

2

VCC (+3.6~5V)

8

Digital Input 2 (GPIO IN2)

3

GND

9

RXD (DATA INPUT, TTL 电平)

4

GND

10

TXD (DATA OUTPUT, TTL 电平)

5

LOW (POWER DOWN) HIGH & DISCONNECT (ACTIVE)

11

RST (Low Active)
